В СВЧ‑модулях для космоса и наземных станций физическая суть конденсатора меняется: он перестает быть пассивным накопителем и рассматривается как сложная схема. Конструкция и диэлектрик определяют параметр компонента в телекоме.
Что такое конденсатор как ВЧ, СВЧ‑компонент
На частотах выше 100 МГц проявляется физическая суть конденсатора как сложного двухполюсника. В СВЧ‑дизайне любая индуктивность конденсатора и активное сопротивление (ESR) вызывают потери. На них влияет диэлектрик и способ монтажа. Главный ограничитель — частота собственного резонанса (SRF), где реактивное сопротивление индуктивности сравнивается с ёмкостным. Выше точки SRF конденсатор ведёт себя как катушка, что нарушает питание и связь в тракте. На пороге 10 ГГц скин‑эффект вызывает перегрев диэлектрик‑слоёв и деградацию модуля.
Применение конденсаторов в спутниковом и телекоммуникационном оборудовании
Развязка по линии, питание и отсечка постоянного тока — важные задачи. Точность согласования спутниковых МШУ зависит от контура конденсатора. Без этого бесперебойная связь и низкий КСВ невозможны. Для инфраструктуры 5G важен достаточный уровень идентичности характеристик, обеспечивающий долгий период работы. В наземных блоках конденсатор работает как фильтр ВЧ‑шумов.
Классификация конденсаторов и их особенности
По типу изолятора выделяют керамические, плёночные, стеклянные и кремниевые элементы. Конструктивно это могут быть многослойные (MLCC), однослойные (SLCC) или дисковые устройства. Для СВЧ‑схем базовым решением является керамика, тогда как плёночный тип используют в фильтр‑цепях питания, где важен достаточный вольтаж.
Керамические конденсаторы
В СВЧ‑дизайне керамика — основной диэлектрик, благодаря возможности менять диэлектрическую проницаемость (ε) составом смеси. Радиокерамика на базе титаната бария или оксида циркония работает при температуре от ‑60 до +150 °С. Это критично для спутников при переходе из тени Земли под прямые солнечные лучи.
Учитывать нужно пьезоэффект: вибрации при старте ракеты могут спровоцировать электрические шумы. Для минимизации рисков применяются серии Low‑loss (Knowles Syfer High‑Q или Murata GJM), где полезная ёмкость конденсатора сочетается с минимальным тангенсом потерь.
Учитывать нужно пьезоэффект: вибрации при старте ракеты могут спровоцировать электрические шумы. Для минимизации рисков применяются серии Low‑loss (Knowles Syfer High‑Q или Murata GJM), где полезная ёмкость конденсатора сочетается с минимальным тангенсом потерь.
Виды конденсаторов по типу керамики
Свойства керамических компонентов определяются составом смеси, классифицируемой по стандартам EIA:
- Класс 1 (C0G, NP0). Термостабильные диэлектрики. Потери ёмкости составляют менее 30 ppm/°C. У них отсутствует зависимость параметров от напряжения и старения. Применяются в резонансных фильтрах и задающих генераторах.
- Класс 2 (X7R, X5R). Высокую плотность заряда обеспечивают сегнетоэлектрики, но под рабочим напряжением действительная ёмкость конденсатора заметно проседает. Из-за этого эффекта (DC‑bias) подобные компоненты используют в цепях фильтрации питания.
- Класс 3 (Y5V). Нестабильные высокоёмкие диэлектрики. В профессиональном телекоме не применяются из-за непредсказуемого ухода параметров при охлаждении или нагреве корпуса, что недопустимо для стабильной связи.
SLCC — однослойные керамические конденсаторы
SLCC — это прецизионный плоский конденсатор на одной пластине с золотым напылением. Отсутствие внутренних переходов минимизирует паразитный эффект и расширяет полосу до 100 ГГц. Такой плоский конденсатор — стандарт для Ka-диапазона, где частота определяет требования к компонентам. Он обеспечивает хороший Q-фактор и долгий срок службы в вакууме. Малая индуктивность конденсатора критична для СВЧ-усилителей.
Их монтируют внутри гибридных микросхем на токопроводящий клей или эвтектическую пайку. Топологии типа Border Cap защищают от замыканий припоем, а бинарные наборы пластин позволяют подстраивать частоту после сборки модуля. Такой плоский конденсатор примечателен полным отсутствием внутренних резонансов — именно это гарантирует чистоту спектра в СВЧ-усилителях без риска возникновения паразитных осцилляций. А крайне малая собственная индуктивность конденсатора данного типа позволяет успешно применять его в узлах сверхбыстродействующей цифровой логики.
Их монтируют внутри гибридных микросхем на токопроводящий клей или эвтектическую пайку. Топологии типа Border Cap защищают от замыканий припоем, а бинарные наборы пластин позволяют подстраивать частоту после сборки модуля. Такой плоский конденсатор примечателен полным отсутствием внутренних резонансов — именно это гарантирует чистоту спектра в СВЧ-усилителях без риска возникновения паразитных осцилляций. А крайне малая собственная индуктивность конденсатора данного типа позволяет успешно применять его в узлах сверхбыстродействующей цифровой логики.
MLCC — многослойные керамические конденсаторы
Сотни чередующихся слоёв керамики и металла формируют структуру MLCC. Данный многослойный конденсатор обеспечивает приемлемый параметр удельной ёмкости. СВЧ‑диэлектрик и медные BME‑электроды минимизируют ESR. Современная аппаратура связи и спутниковые платы используют SMD‑корпуса 0201/01005 для плотного монтажа. Тотальный рентген-контроль гарантирует длительный период эксплуатации.
Проектируя питание модулей или выходной СВЧ‑фильтр, инженеры учитывают, что ёмкость конденсатора MLCC существенно снижается под рабочим напряжением (DC‑bias эффект). Грамотный выбор материала обкладок сохраняет параметр стабильности, когда рабочая высокая частота сигнала достигает гигагерцового диапазона. Малая паразитная индуктивность конденсатора и отсутствие выводов исключают резонансы.
Проектируя питание модулей или выходной СВЧ‑фильтр, инженеры учитывают, что ёмкость конденсатора MLCC существенно снижается под рабочим напряжением (DC‑bias эффект). Грамотный выбор материала обкладок сохраняет параметр стабильности, когда рабочая высокая частота сигнала достигает гигагерцового диапазона. Малая паразитная индуктивность конденсатора и отсутствие выводов исключают резонансы.
Дисковые керамические конденсаторы корпусные и бескорпусные
Дисковый конденсатор востребован в высоковольтных цепях, где спутник‑телеком требует надёжности. Проходной фильтр питания использует бескорпусные диски для защиты блоков от помех.
Значительная индуктивность конденсатора проволочных выводов создаёт паразитный резонанс. Данный параметр ограничивает применение в узлах, где критична высокая рабочая частота. Однако прочный диэлектрик делает дисковые керамические конденсаторы лидерами блоков питания ЛБВ. Элементы выдерживают импульсное напряжение в киловольты. Дисковая форма подходит для теплоотвода передатчиков наземной станции связи. СВЧ‑фильтр применяет диски как компоненты ёмкостной цепи связи. Технология гарантирует продолжительный ресурс эксплуатации.
Значительная индуктивность конденсатора проволочных выводов создаёт паразитный резонанс. Данный параметр ограничивает применение в узлах, где критична высокая рабочая частота. Однако прочный диэлектрик делает дисковые керамические конденсаторы лидерами блоков питания ЛБВ. Элементы выдерживают импульсное напряжение в киловольты. Дисковая форма подходит для теплоотвода передатчиков наземной станции связи. СВЧ‑фильтр применяет диски как компоненты ёмкостной цепи связи. Технология гарантирует продолжительный ресурс эксплуатации.

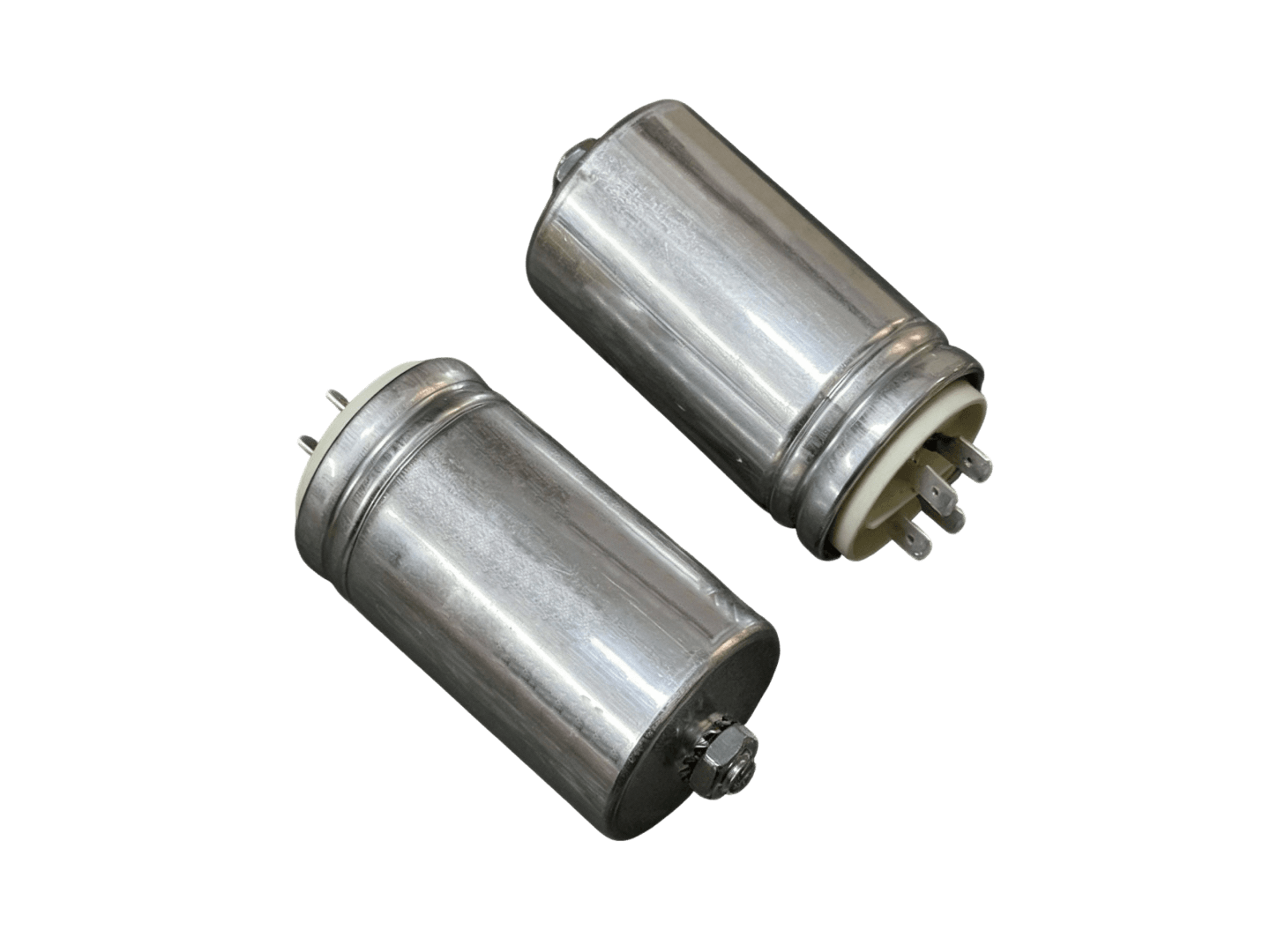

Плёночные конденсаторы на основе органических полимеров
Плёночный диэлектрик более доступен. Высокая проницаемость позволяет уменьшить габаритные параметры корпуса. В спутниковых системах связи такие компоненты ставят только в низкочастотные цепи питания и развязку цифровых шин. Длительный срок службы в таких узлах гарантирует фильтр помех.
Типы плёночных конденсаторов по конструктивному исполнению
Конструкция определяет частотный лимит, параметр надёжности, устойчивость к перегрузкам и перепадам напряжения:
- Намотанные (Wound). Рулонная структура создаёт высокую индуктивность конденсатора, ограничивая рабочую частоту порогом 2 МГц. Узлы используют компонент как сетевой фильтр питания, защищая системы связи от помех.
- Пакетные (Stacked). Листовая укладка снижает паразитный эффект, позволяя выпускать SMD‑корпуса. Блоки питания используют пакетный плёночный диэлектрик для фильтрации ВЧ‑шума. Технология гарантирует длительный ресурс. Стабильная ёмкость конденсатора сохраняется под пиковым напряжением.
Металлизированные и фольговые плёночные конденсаторы
В фольговых конденсаторах обкладки — это ленты алюминиевой или оловянной фольги. Они отводят тепло и держат ток в выходных контурах радиостанций гражданского и военного назначения. Металлизированные модели имеют напыление металла толщиной в нанометры непосредственно на полимер. Они компактнее и самовосстанавливаются, но ток, проходящий через них, ограничен тонкостью слоя металлизации. Выбор зависит от баланса габаритов и требуемой устойчивости к пиковым импульсным нагрузкам. В космосе ценят металлизированные конденсаторы за малый вес.
Плёночные конденсаторы из поликарбоната
Поликарбонатный плёночный диэлектрик стабилен до +125°C. Такой плоский конденсатор незаменим в активных фильтр-схемах, где важен длительный период работы без дрейфа. Правильно рассчитанный контур конденсатора на базе PC-плёнки сохраняет параметр точности годами. Это критично, когда связь и питание борта зависят от аналоговой телеметрии.
Плёночные конденсаторы из полиэстера
Полиэстер — это полимер на основе полиэтилена терефталата (PET, PETE или PETP). Полиэстер — самый доступный диэлектрик в производстве плёночных конденсаторов. Высокая проницаемость позволяет делать мелкие корпуса. Но диэлектрические потери растут с частотой, вызывая нагрев при работе на частоте выше 100 кГц. В спутниках PET‑плёнки идут в цепи развязки цифровых шин и фильтры питания, где высокая частота отсутствует. Полиэстер прочен на разрыв, что удобно при намотке ёмкостей большой величины для систем бесперебойного питания телекоммуникационных центров и базовых станций.
Плёночные конденсаторы из полипропилена
Полипропилен — плёночный диэлектрик для мощной техники. Тангенс потерь позволяет выдерживать высокий ток в антенных тюнерах. Такие компоненты не греются, обеспечивая длительный ресурс системы связи. В мощных ИБП ёмкость конденсатора остаётся неизменной, гарантируя питание телеком-центров, даже если высокая частота создаёт помехи.
Сильноточные и высоковольтные плёночные конденсаторы
Для питания ЛБВ спутников нужны конденсаторы на 10−20 кВ. Сильноточные плёночные конденсаторы имеют секционированную структуру для деления электрического поля. Контакты — массивные медные шины или болты, чтобы убрать переходное сопротивление. Это спасает выводы от обгорания при импульсах тока в мощных передатчиках. Часто их делают в герметичных корпусах, чтобы исключить дегазацию пластика в вакууме и потерю электрической прочности изоляции. В данных устройствах паразитная индуктивность конденсатора должна быть минимальной в плане разряда.
Стеклянные конденсаторы
Это радиационно-стойкие детали для космического применения. Боросиликатный диэлектрик и серебряная фольга обеспечивают длительный (20+ лет) срок службы на орбите. Высокая добротность стекла идеальна для генераторов навигации GPS/ГЛОНАСС. Они выдерживают шоковые перепады температур от ‑200 до +200 градусов без разрушения. Для таких целей ёмкость конденсатора калибруется с точностью до долей пикофарада.
Слюдяные конденсаторы
Слюда — термостабильный кристаллический диэлектрик. Слюдяной плоский конденсатор выдерживает экстремальные реактивные мощности, сохраняя высокий уровень селективности. Аппаратура СВЧ‑связи использует компонент как выходной СВЧ‑фильтр. Плотная минеральная структура гарантирует длительный ресурс эксплуатации. Минимальная паразитная индуктивность конденсатора и стабильный параметр ёмкости исключают дрейф. Рабочая частота остаётся неизменной при агрессивном воздействии внешней среды.
Кремниевые конденсаторы
Кремниевые конденсаторы делают литографией и травлением 3D‑структур в кристалле кремния. Это даёт огромную площадь обкладок в микронном объёме подложки. Они стабильнее керамики, а их паразитная индуктивность ESL меньше 10 пГн. Работают до +200°C.
Это отличный выбор для оптики и систем 6G, где частоты до 100 ГГц требуют миниатюризации. Кремний позволяет вживлять конденсаторы в структуру СВЧ‑чипов, убирая паразитные связи внешнего монтажа. В таких интегральных решениях плоский конденсатор формируется методами атомно-слоевого осаждения. В этом случае физическая суть конденсатора как 3D‑структуры позволяет достичь предельной плотности заряда. Это критично, когда рабочая высокая частота требует минимизации путей тока.
Это отличный выбор для оптики и систем 6G, где частоты до 100 ГГц требуют миниатюризации. Кремний позволяет вживлять конденсаторы в структуру СВЧ‑чипов, убирая паразитные связи внешнего монтажа. В таких интегральных решениях плоский конденсатор формируется методами атомно-слоевого осаждения. В этом случае физическая суть конденсатора как 3D‑структуры позволяет достичь предельной плотности заряда. Это критично, когда рабочая высокая частота требует минимизации путей тока.
На какие характеристики обратить внимание при выборе конденсатора
При выборе инженер анализирует динамику параметров вживую. Ошибка в тепловом расчёте или резонансной частоте ведёт к обрыву связи или выходу платы из строя. СВЧ‑цепи требуют данных не на 1 МГц, а на рабочих частотах (10−40 ГГц). Нужно требовать S2P‑файлы у поставщиков для точного моделирования тракта в САПР. Неверно выбранный контур конденсатора может привести к возникновению паразитных резонансов, подавляющих полезный сигнал в полосе пропускания системы.
Номинальная ёмкость
Номинальная ёмкость — основной параметр, определяющий заряд. Для ВЧ важен жёсткий допуск, так как высокая частота не терпит отклонений. Если действительная ёмкость конденсатора «поплывёт», связь может прерваться из-за рассогласования. Для точных фильтров параметр ёмкости подтверждают замером. В спутниках ставят серии с точностью ±1% или ±0.1 пФ. Реальная ёмкость конденсатора может сильно плыть от частоты и напряжения смещения, если диэлектрик выбран неверно (например, X7R вместо NP0). Для точных фильтров номинал подтверждают замером на рабочей частоте, чтобы паразитные индуктивности выводов не искажали итоговый результат настройки оборудования.
Удельная ёмкость
Параметр отношения ёмкости к весу или объёму компонента. В спутниках, где каждый грамм на счету, приоритет у MLCC и кремния. Но высокая плотность энергии бьёт по стабильности и пробивному напряжению. В космосе это всегда весовой компромисс между массой запуска и живучестью борта на орбите. При миниатюризации важно следить за сохранением толщины диэлектрика для защиты от пробоя. Суммарная ёмкость конденсатора должна обеспечиваться при минимальных габаритных размерах корпуса.
ESR — эквивалентное последовательное сопротивление
Сумма активных потерь в диэлектрике и обкладках. Высокий ESR перегревает конденсатор, снижая высокий КПД системы связи. Низкое сопротивление обеспечивает высокий КПД системы. В МШУ этот параметр задаёт уровень собственных шумов на входе приёмника. Низкое сопротивление достигается золочением электродов и оптимизацией толщины слоёв диэлектрика.
ESL — эквивалентная последовательная индуктивность
Собственная индуктивность конденсатора создаётся геометрией чипа и его выводов. Она режет частотную характеристику и задаёт резонанс. Для сдвига SRF вверх берут корпуса 0201 или LICC (выводы по длинной стороне). В СВЧ‑дизайне индуктивность — главный враг полосы пропускания. Короткие пути тока через контактные площадки позволяют выжать больше из компонента. Этот параметр режет рабочую частоту. Низкий ESL имеют кремниевые и плоские типы конденсаторов.
Сопротивление изоляции
Сопротивление изоляции — важный параметр, связанный с таким явлением как ток утечки диэлектрика. В спутниках с малым питанием, утечки садят солнечные батареи. Высокое сопротивление (тераомы) у стекла и тефлона, что нужно для узлов аналоговой телеметрии. Изоляция ухудшается при нагреве, что требует строгого теплового контроля бортовых блоков. Качественный диэлектрик сохраняет сопротивление даже при достижении предельных рабочих температур в вакууме. От этого параметра зависит надёжность хранения заряда в цепях аналоговых сигналов.
Номинальное напряжение
Номинальное напряжение — это напряжение, при котором конденсатор способен функционировать в течение заявленного срока службы без выхода его характеристик за допустимые пределы. Как правило, это значение указывается непосредственно на корпусе конденсатора, либо приводится в технической документации.
Величина номинального напряжения определяется конструктивными особенностями конденсатора и физическими свойствами материалов, использованных при его производстве. При этом, оно всегда задаётся с определённым запасом относительно электрической прочности диэлектрика. Такой запас необходим для предотвращения ускоренного старения изоляционного слоя, которое, в противном случае, может привести к ухудшению параметров конденсатора и его преждевременному отказу.
Для многих типов конденсаторов характерно снижение допустимого номинального напряжения при повышении температуры окружающей среды, поскольку рост температуры ускоряет процессы старения диэлектрика и сокращает срок службы изделия.
Величина номинального напряжения определяется конструктивными особенностями конденсатора и физическими свойствами материалов, использованных при его производстве. При этом, оно всегда задаётся с определённым запасом относительно электрической прочности диэлектрика. Такой запас необходим для предотвращения ускоренного старения изоляционного слоя, которое, в противном случае, может привести к ухудшению параметров конденсатора и его преждевременному отказу.
Для многих типов конденсаторов характерно снижение допустимого номинального напряжения при повышении температуры окружающей среды, поскольку рост температуры ускоряет процессы старения диэлектрика и сокращает срок службы изделия.
Тангенс угла диэлектрических потерь
Тангенс угла диэлектрических потерь — это параметр, который отражает уровень энергетических потерь в конденсаторе, и определяется как отношение активной мощности к реактивной при воздействии синусоидального напряжения заданной частоты. Значение тангенса угла потерь зависит от типа применённого диэлектрика и его физических характеристик, температуры окружающей среды, а также от частоты переменного тока, при которой проводится измерение.
Обычно минимальные значения тангенса потерь наблюдаются при температуре, близкой к комнатной. При увеличении частоты переменного тока данный показатель, как правило, возрастает. Со временем — в процессе длительного хранения, эксплуатации, особенно в условиях повышенной влажности — величина тангенса угла потерь увеличивается и, в отдельных случаях, может возрасти в несколько раз.
Обычно минимальные значения тангенса потерь наблюдаются при температуре, близкой к комнатной. При увеличении частоты переменного тока данный показатель, как правило, возрастает. Со временем — в процессе длительного хранения, эксплуатации, особенно в условиях повышенной влажности — величина тангенса угла потерь увеличивается и, в отдельных случаях, может возрасти в несколько раз.
ТКЕ - температурный коэффициент ёмкости
При изменении температуры окружающей среды меняются геометрические размеры обкладок конденсатора, расстояние между ними, а также величина диэлектрической проницаемости изоляционного материала. В результате этого ёмкость конденсатора зависит от температуры, причём в большинстве случаев эта зависимость носит нелинейный характер. Однако для ряда типов конденсаторов — например, высокочастотных керамических, полистирольных и некоторых других — она может быть близка к линейной.
В таких случаях температурный коэффициент ёмкости (ТКЕ) определяют как относительное изменение ёмкости конденсатора при изменении температуры окружающей среды на один градус Цельсия (или Кельвина). ТКЕ применяется преимущественно для описания конденсаторов, у которых ёмкость изменяется с температурой практически линейно.
Для конденсаторов с выраженной нелинейной температурной зависимостью или значительным уходом ёмкости обычно указывают относительное изменение ёмкости в пределах рабочего температурного диапазона, наиболее часто −55…+85 °C. В целом по характеру ТКЕ конденсаторы подразделяются на три основные группы: с линейным, нелинейным и ненормируемым температурным коэффициентом ёмкости.
Так, для оксидных (электролитических) конденсаторов ТКЕ, как правило, не нормируется, поскольку они не предназначены для работы в высокочастотных цепях. В то же время для плёночных низковольтных и высокочастотных керамических конденсаторов ТКЕ является одним из ключевых параметров, определяющих целесообразность их применения в конкретной электрической схеме.
В таких случаях температурный коэффициент ёмкости (ТКЕ) определяют как относительное изменение ёмкости конденсатора при изменении температуры окружающей среды на один градус Цельсия (или Кельвина). ТКЕ применяется преимущественно для описания конденсаторов, у которых ёмкость изменяется с температурой практически линейно.
Для конденсаторов с выраженной нелинейной температурной зависимостью или значительным уходом ёмкости обычно указывают относительное изменение ёмкости в пределах рабочего температурного диапазона, наиболее часто −55…+85 °C. В целом по характеру ТКЕ конденсаторы подразделяются на три основные группы: с линейным, нелинейным и ненормируемым температурным коэффициентом ёмкости.
Так, для оксидных (электролитических) конденсаторов ТКЕ, как правило, не нормируется, поскольку они не предназначены для работы в высокочастотных цепях. В то же время для плёночных низковольтных и высокочастотных керамических конденсаторов ТКЕ является одним из ключевых параметров, определяющих целесообразность их применения в конкретной электрической схеме.
Диэлектрическая абсорбция конденсаторов
Диэлектрическая абсорбция конденсаторов представляет собой эффект, связанный с инерционными процессами поляризации в диэлектрическом материале. В результате после кратковременного разряда конденсатора на его обкладках вновь появляется остаточное напряжение.
Величина возникающего напряжения в значительной степени определяется продолжительностью предварительной зарядки конденсатора, временем, в течение которого его выводы были замкнуты, а также интервалом времени, прошедшим после снятия короткого замыкания. Для количественной оценки данного явления используется коэффициент диэлектрической абсорбции, который определяется при стандартных условиях испытаний.
Этот эффект имеет особое значение при использовании конденсаторов в измерительных цепях постоянного тока, прецизионных интегрирующих усилителях, устройствах выборки-хранения, а также в схемах на переключаемых конденсаторах, где даже небольшие остаточные напряжения могут заметно влиять на точность работы.
Величина возникающего напряжения в значительной степени определяется продолжительностью предварительной зарядки конденсатора, временем, в течение которого его выводы были замкнуты, а также интервалом времени, прошедшим после снятия короткого замыкания. Для количественной оценки данного явления используется коэффициент диэлектрической абсорбции, который определяется при стандартных условиях испытаний.
Этот эффект имеет особое значение при использовании конденсаторов в измерительных цепях постоянного тока, прецизионных интегрирующих усилителях, устройствах выборки-хранения, а также в схемах на переключаемых конденсаторах, где даже небольшие остаточные напряжения могут заметно влиять на точность работы.
Q‑factor – коэффициент рассеивания
Коэффициент рассеивания или Q‑factor характеризует соотношение ёмкостных свойств конденсатора на заданной частоте и суммарных потерь сигнала. Эти потери обусловлены токами утечки, эквивалентным последовательным сопротивлением, а также диэлектрическими потерями, описываемыми тангенсом угла потерь.
Следует учитывать, что показатель Q‑factor отражает не только величину потерь, но и фазовый сдвиг между током и напряжением, возникающий при прохождении сигнала через диэлектрик.
В общем виде коэффициент Q рассчитывается по формуле:
Q = XC / RC = 1 / (ω · C · RC),
где
XC — реактивное сопротивление конденсатора;
RC — его активное сопротивление;
C — номинальная ёмкость;
ω — рабочая угловая частота.
Чем выше значение Q‑factor, тем ближе характеристики конденсатора к параметрам идеального конденсатора, для которого отсутствуют потери энергии и искажения сигнала.
Следует учитывать, что показатель Q‑factor отражает не только величину потерь, но и фазовый сдвиг между током и напряжением, возникающий при прохождении сигнала через диэлектрик.
В общем виде коэффициент Q рассчитывается по формуле:
Q = XC / RC = 1 / (ω · C · RC),
где
XC — реактивное сопротивление конденсатора;
RC — его активное сопротивление;
C — номинальная ёмкость;
ω — рабочая угловая частота.
Чем выше значение Q‑factor, тем ближе характеристики конденсатора к параметрам идеального конденсатора, для которого отсутствуют потери энергии и искажения сигнала.
Критерии выбора компонентов
- Для СВЧ‑трактов выше 15 ГГц — кремниевые чипы или однослойные (SLCC) структуры.
- Для мощных усилителей — полипропиленовая плёнка или High‑Q керамика.
- Для орбитальных аппаратов — стекло с радиационной стойкостью.
- Для базовых станций — MLCC групп NP0/C0G с гибкими терминалами.
- Для фильтрации питания — танталовые конденсаторы или X7R с дерейтингом по вольтажу.
Для оборудование с большим ресурсом и топовыми параметрами критичны ESR и паразитная индуктивность. Надёжность связи начинается с правильного выбора диэлектрика. Только моделирование и анализ спецификаций снимают риски, гарантируя стабильность всей спутниковой системы связи.
