Телекоммуникационное оборудование для установки в стойку: преимущества стоечного форм-фактора 1RU, 2RU, 3RU, 4RU, 6RU и выше

Активное развитие современной сферы телекоммуникаций предъявляет особые требования к решениям по размещению оборудования. При комплектации дата-центров и серверных возникает потребность в максимально компактной установке большого количества устройств — серверов, модемов, станций, маршрутизаторов. При этом важно обеспечить устойчивость и безопасное размещение оборудования, его охлаждение и другие условия для работы. Эффективным решением для этого становятся монтажные стойки. В них устанавливают оборудование стоечного исполнения.

Что такое телекоммуникационная стойка

Телекоммуникационная стойка — специальная монтажная конструкция, которая используется для компактной, безопасной, консолидированной установки телекоммуникационного оборудования. В стойках могут устанавливаться разные виды устройств — от маршрутизаторов до серверов. При этом главным условием является соответствующий форм-фактор оборудования, предусматривающий стоечное размещение. Одна стойка позволяет размещать большое количество единиц аппаратуры.

Конструкция, размеры и устройство стойки для телекоммуникационного оборудования

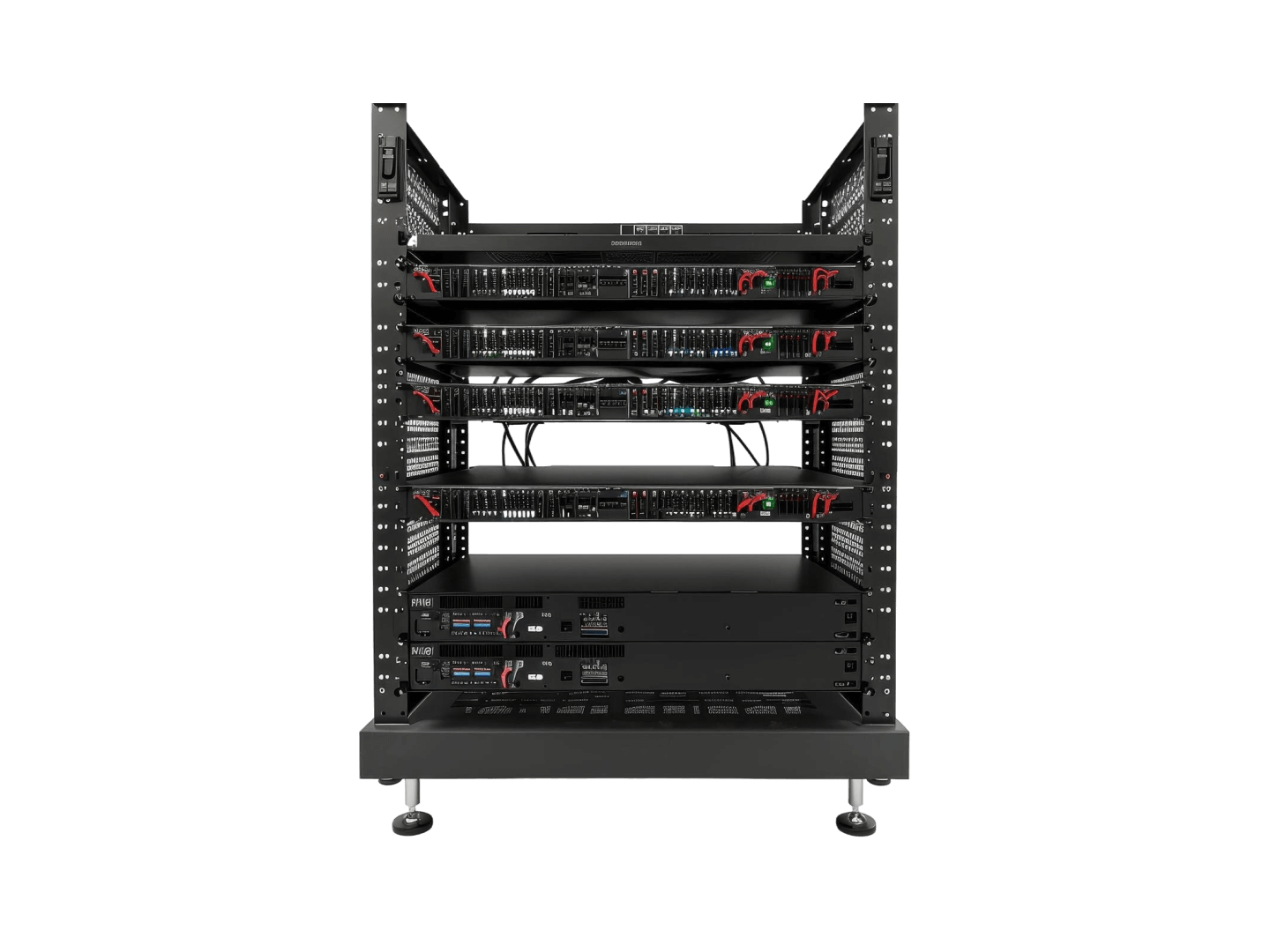

Телекоммуникационная стойка или серверный стеллаж представляет собой открытую раму. Её конструкция состоит из вертикальных направляющих, которые имеют монтажные отверстия, служащие для фиксации оборудования. Жёсткость рамы обеспечивают горизонтальные направляющие, которые также могут использоваться для фиксации размещаемых устройств.

Телекоммуникационное оборудование для установки в стойку комплектуется специальными кронштейнами. Они крепятся вертикальным направляющим при помощи винтов, которые завинчивают в монтажные отверстия. Установка тяжёлого стоечного оборудования, как правило, выполняется с дополнительной опорой на горизонтальные направляющие. Конструкция стойки может фиксироваться болтами к полу для обеспечения максимальной устойчивости.

Телекоммуникационные стойки имеют стандартные размеры. Это обеспечивает конструктивную совместимость стеллажей и стоечного оборудования.

Монтажные единицы стойки 1RU, 2RU, 3RU, 4RU, 6RU

Базовая единица для определения высоты стеллажа — юнит (U или RU). Монтажная высота стойки определяется по количеству юнитов. Также в юнитах измеряется и высота корпусов стоечного оборудования, которые в большинстве случаев составляют 1RU, 2RU, 3RU, 4RU, 6RU. Это не только обеспечивает совместимость, но и позволяет легко рассчитывать количество единиц, которые можно установить в стеллаж, что значительно упрощает планирование его заполнения.

Высота юнита

Стандартная высота одного юнита — 1RU — составляет 1,75 дюйма (44,45 мм). Например, устройство 2RU будет иметь высоту 3,5 дюйма, а 4RU — 7 дюймов.

Высота стойки не регламентируется стандартом. Главное, чтобы она была кратна определенному числу юнитов. Чаще всего напольные телекоммуникационные стойки выпускают размерами 18RU, 22RU, 27RU, 33RU, 37RU, 42RU, 45RU. При этом наиболее распространённый формат — 42RU.

Стандартная ширина — всегда 19 дюймов

Для размещения телекоммуникационного оборудования чаще всего применяются стойки стандартной ширины, которая составляет 19 дюймов. Этот размер соответствует ширине подавляющего большинства моделей монтируемого оборудования.

Варианты оборудования: в полстойки и в полную стойку

Полная стойка имеет стандартную ширину 19 дюймов. В ней размещается полноразмерное оборудование, соответствующей ширины. Половина стойки (полустойка) имеет ширину 9,5 дюймов. Такие стойки подходят для небольших установок или сред с ограниченным пространством. Полустойки используются для компактного оборудования, занимающего половину ширины обычной стойки. А если форм-фактор оборудования в полстойки, значит на одной «полке» стандартной стойки можно разместить рядом 2 сервера или модема.

Глубина стойки

Глубина телекоммуникационной стойки может составлять до 50 дюймов. Чаще всего используются форматы стеллажей глубиной 24 и 48 дюймов. В метрической системе самыми распространенными форматами являются 600 мм, 800 мм и 1000 мм.

Глубину необходимо подбирать так, чтобы стойка вмещала устанавливаемое оборудование и обеспечивала свободное пространство, необходимое для прокладки кабелей и дополнительных аксессуаров. Рекомендуется выбирать стойку большей глубины, которая подойдет для установки оборудования разных габаритов, поскольку всегда есть возможность регулировки монтажной глубины.

Расстояние между отверстиями и размеры

Для беспроблемного монтажа телекоммуникационного оборудования в стойку расстояния между установочными отверстиями строго регламентированы стандартом.

Монтажные отверстия в вертикальных направляющих размещаются со следующей повторяющейся последовательностью интервалов: 0,5 дюйма (12,7 мм) — 0,625 дюйма (15,9 мм) — 0,625 дюйма (15,9 мм). При этом в пределах одного юнита размещается три отверстия, расстояния между которыми составляют по 0,625 дюйма. Расстояние между отверстиями двух соседних юнитов составляет 0,5 дюйма.

Сценарии использования стоек разного размера: когда лучше выбрать 1RU, 2RU, 4RU и выше

Размер телекоммуникационной стойки подбирают в зависимости от устанавливаемого стоечного оборудования, необходимости в свободном пространстве и масштабировании в будущем. Основные сценарии использования стоек:

1RU (1,75 дюйма). Минимальный стандартный размер. Подходит для установки сетевых коммутаторов, лёгких серверов, других компактных устройств. Стойки 1RU, как правило, могут использоваться в небольших серверных. Устройства 1RU могут обеспечивать работу баз данных, программного обеспечения, использоваться в качестве терминальных, почтовых, веб-серверов.
2RU (3,5 дюйма). Такой размер позволяет размещать устройства высокой вычислительной ёмкости или с увеличенным объёмом хранения. Телекоммуникационное оборудование для монтажа в стойку 2RU применяется для работы с ресурсоёмким ПО, большими файлами, специальными программами, другими приложениями.
4RU (7 дюймов). Формат применяется для специализированного телекоммуникационного оборудования, высокопроизводительных серверов. Устройства формата 4RU могут использоваться для резервного копирования, в качестве графических станций, систем хранения, серверов стекирования.
Выше 4RU. Большие стойки для комплектации высокопроизводительных систем, предусматривающих интенсивное использование вычислительных ресурсов и данных. В том числе может устанавливаться оборудование с несколькими процессами, значительной ёмкостью хранения, повышенными требованиями к охлаждению.

При подборе телекоммуникационной стойки рекомендуется оставлять запас свободного пространства 10−20 % для масштабирования в будущем.

Преимущества внедрения стоечных модулей как стандарта в производстве и использовании телекоммуникационного оборудования

Популярность телекоммуникационных стоек объясняется рядом преимуществ этого решения.

Совместимость оборудования разных производителей

Стандартизация стоечного оборудования, которое имеет чёткие монтажные размеры и унифицированную конструкцию для фиксации на стеллаже позволяет легко комбинировать устройства разного типа и разных производителей. Это значительно упрощает монтаж.

Масштабируемость

При комплектации стоек обычно предусматривают свободные юниты. Это позволяет в будущем лёгко установить дополнительное оборудование при необходимости расширения возможностей.

Простота расчёта и планирования пространства

Система юнитов позволяет легко рассчитать необходимые размеры стойки. Также не возникает сложностей с планированием пространства помещения для размещения стоечного оборудования.

Экономия места за счёт вертикального штабелирования

Монтаж телекоммуникационного оборудования в стойку осуществляется в высоту. Это позволяет размещать больше устройств на небольшой площади. В результате достигается более эффективное использование пространства помещений серверных и центров обработки данных.

Охлаждение и доступность

Открытый формат телекоммуникационных стоек обеспечивает эффективное охлаждение работающей аппаратуры. Отсутствует необходимость в установке дополнительной системы охлаждения. Кроме этого, поддерживается удобный доступ к оборудованию для выполнения необходимых операций по его эксплуатации и обслуживанию, замены вышедших из строя устройств.

Автономность работы

В одной телекоммуникационной стойке могут размещаться автономные устройства, работающие полностью независимо друг от друга, в отличие от башенных серверов, смонтированных в одном корпусе, наподобие системного блока компьютера.

Высокая производительность

Эффективное охлаждение и возможность лёгкого обслуживания размещённых устройств позволяет поддерживать их работу с максимальной производительностью. Кроме того, стоечный принцип размещения позволяет самостоятельно собирать набор оборудования, идеально подходящий под задачи компании, а не идти на компромиссы, как в случае с башенными серверами, с которыми приходится мириться с недостаточным или избыточным функционалом.

Недостатки стоечной организации телекоммуникационного оборудования

Наряду с плюсами, стоечный принцип организации телекоммуникационного оборудования имеет и некоторые минусы.

Высокая цена

Приобретение современных телекоммуникационных стоек требует существенных затрат. В то же время их стоимость значительно ниже по сравнению с закрытыми серверными шкафами сопоставимой вместимости. Кроме того, вместо одного многофункционального устройства приходится покупать множество отдельных единиц стоечного телекоммуникационного оборудования, что также сопряжено с большими затратами.

Необходимость в подходящем помещении

Поскольку к размещенным в стойках устройствам имеется свободный доступ, повышаются требования к помещению. Оно должно быть контролируемым, чтобы обеспечить сохранность оборудования, исключить несанкционированное вмешательство в его работу, защитить его от возможных внешних негативных воздействий.

Шум

Открытое размещение оборудования в стойке обуславливает сравнительно высокий уровень шума при его работе. Это может потребовать дополнительной звукоизоляции помещения.

Какое телекоммуникационное оборудование монтируют в стойку

Телекоммуникационные стойки подходят для монтажа любых видов оборудования соответствующего форм-фактора. В том числе в них устанавливают:

серверы формата 1RU, 2RU или 4RU;
пассивные устройства: кроссы, кабельные организаторы, оптические распредпанели, патч-панели;
сетевые устройства: модемы, маршрутизаторы, коммутаторы, брандмауэры и т. д.

Также серверные стеллажи могут использоваться для размещения многих других видов оборудования в специально предназначенных для этой цели корпусах.

Назначение телекоммуникационных стоек и основные области применения стоечного оборудования

Телекоммуникационные стойки предназначены для монтажа, размещения и обеспечения работы оборудования, обеспечивающего хранение и передачу данных, управление сетью, другие функции. Они применяются в следующих сферах:

серверные комнаты;
дата-центры;
видео- и аудиостудии.

Стойки позволяют оптимизировать использование пространства, обеспечить оптимальную компоновку и конфигурацию размещаемых систем, удобный доступ к оборудованию.

Что учесть при выборе телекоммуникационных стоек

При выборе телекоммуникационных стоек важно учитывать несколько основных моментов.

Посчитайте, сколько юнитов потребуется

Важно точно рассчитать требуемую высоту стойки. Благодаря системе юнитов сделать это несложно. Высота зависит от форм-факторов устанавливаемых устройств (1RU, 2RU, 4RU) и их количества. Если предполагается масштабирование системы в будущем, рекомендуется предусмотреть запас пространства 10−20 %.

Заложите изменение глубины

При выборе стойки учитывайте, что её глубина должна быть больше монтажной глубины оборудования на 6 юнитов. Это необходимо для свободного размещения устройства, а также обеспечения необходимого свободного пространства для прокладки кабеля, установки аксессуаров, поддержания эффективного охлаждения.

Регулировка глубины может обеспечиваться при помощи раздвижных направляющих или специальных кронштейнов с винтами. Также могут использоваться телескопические направляющие, которые позволяют выдвигать корпус, не извлекая его из стойки. Также глубину можно немного варьировать за счёт перемещения рам.

Учтите вес оборудования

Стойка должна иметь грузоподъёмность, соответствующую общему весу размещаемого оборудования. При этом также рекомендуется предусматривать запас на случай масштабирования в будущем. Это позволит выполнять установку дополнительных устройств без замены стойки.

При размещении оборудования тяжёлая аппаратура устанавливается в нижней части стеллажа, более лёгкая — в верхней части. Это позволяет сместить центр тяжести книзу и повысить устойчивость, минимизировав риск опрокидывания.

Предусмотрите пространство под кабели

При выборе стойки обязательно предусматривается достаточное свободное пространство не только под установку устройств, но и под прокладку кабелей. Для этого она должна иметь достаточный запас по глубине, поскольку подключение кабельных линий выполняется в задней части.

Продумайте масштабирование на будущее

Если вы будущем вы планируете расширять свою систему и устанавливать дополнительное оборудование, это обязательно нужно учесть при выборе стойки. В ней должно быть предусмотрено достаточное количество свободных слотов. Обычно предусматривается запас 10−20 %, но при необходимости он может быть больше.

Обеспечьте баланс воздушного потока и качественное охлаждение

Конструкция телекоммуникационной стойки и её размеры должны способствовать эффективному охлаждению оборудования. Для этого стеллаж должен обеспечивать достаточное свободное пространство для циркуляции воздуха. Неиспользуемые юниты рекомендуется закрывать специальными заглушками для правильного распределения воздушных потоков.

Используйте отверстия универсальной конструкции

Рекомендуется выбирать стойки с универсальными монтажными отверстиями. Это позволит без проблем устанавливать большинство видов оборудования.

Пошаговый план монтажа телекоммуникационной стойки

Правильный монтаж телекоммуникационной стойки включает несколько основных этапов.

Планирование

Перед началом работы подготовьте план размещения оборудования. При этом должны учитываться размеры устанавливаемых устройств. Эти параметры необходимо соотнести с габаритами стойки. Также учитывайте необходимость эффективного охлаждения и качественной прокладки кабелей. Спланируйте оптимальное размещение устройств на стеллаже, чтобы обеспечить его устойчивость и рациональное использование доступного пространства.

Составление списка расходников

Для монтажа потребуется достаточно большой комплект расходников, которые должны быть у вас под рукой перед началом работы. Основные расходные материалы:

набор крепёжных элементов (винты, шайбы, гайки) для сборки стеллажа;
патч-корды, оптический кабель, другие виды кабельной продукции для коммутации;
бухта витой пары, коннекторы;
инструмент для обжима витой пары;
комплект силовых кабелей для подключения питания устанавливаемых устройств.

Также потребуются дополнительные аксессуары для укладки кабелей (органайзеры) и для их маркировки.

Монтаж стойки

Установка стойки выполняется в соответствии с инструкцией производителя. Рекомендуется, чтобы монтаж выполняло не менее 3 человек с достаточными навыками. При этом важно оставлять заглушки, закрывающие неиспользуемые слоты. При необходимости глубину стойки можно отрегулировать, передвинув вертикальные направляющие. Органайзеры для кабеля рекомендуется сразу установить в стеллаж. Также учитывайте, что телекоммуникационная стойка обязательно должна быть качественно заземлена.

Монтаж оборудования в стойку

При монтаже оборудования необходимо четко соблюдать инструкцию производителя. Вначале рекомендуется устанавливать более лёгкие устройства, в конце — тяжёлые, которые размещаются в нижней части стеллажа. Серверы монтируют снизу-вверх. При креплении устройств обязательно используются все монтажные отверстия — пропуски не допускаются. Также необходимо следить, чтобы не было перекоса рельс и устанавливаемых устройств. Для этого контролируйте, чтобы номера впереди соответствовали номерам сзади.

Подключение и маркировка

После завершения установки размещённое оборудование подключается к питанию, выполняется подключение всех коммутационных линий. Обязательно предусматривается маркировка. В том числе спереди и сзади обязательно указывается номер сервера. При необходимости наносится маркировка, указывающая номера корзин в дисках, их серийные номера, номера блоков питания, MAC-адрес сервера, другие параметры. Также маркируется и другое оборудование, установленное в стойке.

Маркировка силовых кабелей размещается на обоих концах. Обязательно маркируются сетевые кабели с указанием необходимых параметров.

Обслуживание

После установки телекоммуникационной стойки и ввода её в эксплуатацию она нуждается в периодическом обслуживании. Необходимо постоянно контролировать температурно-влажностный режим, регулярно выполнять чистку, производить замену термопасты, другие работы. Также по мере необходимости производится замена блоков питания, оперативной памяти, других комплектующих, которые исчерпывают срок эксплуатации или выходят из строя.

Аудит

При эксплуатации стоечного оборудования рекомендуется выполнять регулярный аудит. Такие проверки можно проводить, например, ежемесячно. В ходе аудита контролируется правильность установки устройств на стойке и прокладки кабелей. Также контролируется состояние стеллажей, определяются возможности масштабирования.
