Привычные кабели не подходят для организации связи в СВЧ-диапазоне. С ростом частоты выше 3 ГГц эффективность коаксиальных линий интенсивно снижается. В диэлектрике и проводниках гаснет энергия. Проблему решают с помощью волноводных устройств — полых металлических труб. Внутри такого канала распространяется электромагнитное поле. Стенки служат ему экраном и направляющей. Поэтому в радиолокации и спутниковых системах волноводы стали стандартом, которому нет альтернативы.
Особенности волноводного форм-фактора и преимущества компонентов в волноводном исполнении
В конструкции волновода центрального проводника нет. Это главное отличие от коаксиального кабеля. Энергия переносится не током проводимости, а за счёт отражения электромагнитного поля от внутренних стенок. Твердый диэлектрик внутри тоже отсутствует. Пространство обычно заполнено сухим воздухом или инертным газом.
Отсутствие изоляции даёт компонентам важные преимущества:
Отсутствие изоляции даёт компонентам важные преимущества:
- Мощность. В коаксиальной линии пробой случается через изоляцию из-за малого зазора между жилой и экраном, а перегрев разрушает пластик. Волновод же представляет собой объёмный резонатор с большим расстоянием между стенками. Заполняющий волновод газ выдерживает напряженность поля выше, чем твёрдый диэлектрик, и восстанавливается после дугового разряда. Кабель в такой ситуации пришлось бы менять. Это свойство позволяет передавать импульсные мощности в десятки мегаватт — критическое требование для радиолокационных станций.
- Тепловой режим. Массивные волноводные конструкции имеют высокую теплоёмкость. При передаче больших мощностей они работают как естественный радиатор, эффективно отводя тепло. Внутренняя структура не расплавится, так как плавиться там нечему.
- Затухание. Потери зависят только от проводимости металла, из которого сделаны стенки, и поверхностного сопротивления. На частотах выше 10 ГГц потери в медном тракте — около 0,1 дБ на метр, в кабеле — 1−2 дБ. Разница на порядок. Для приёмных трактов спутниковых систем, где инженеры борются за сотые доли децибела, использование волноводов — обязательное условие.
- Экранировка. Металлический контур надёжно запирает электромагнитное поле. Толщина стенки многократно превышает глубину скин-слоя, поэтому излучение не выходит наружу. Внешние помехи тоже не проникают внутрь. Это гарантирует электромагнитную совместимость: мощные усилители и чувствительные приёмники можно ставить вплотную без риска паразитных наводок.
- Жёсткость. Механическая прочность обеспечивает стабильную геометрию. Вибрация не меняет сечение трубы, поэтому фазовые характеристики сигнала остаются постоянными. Для фазированных антенных решеток это решающий фактор. Коаксиальный кабель при изгибе меняет фазу, волновод — нет.

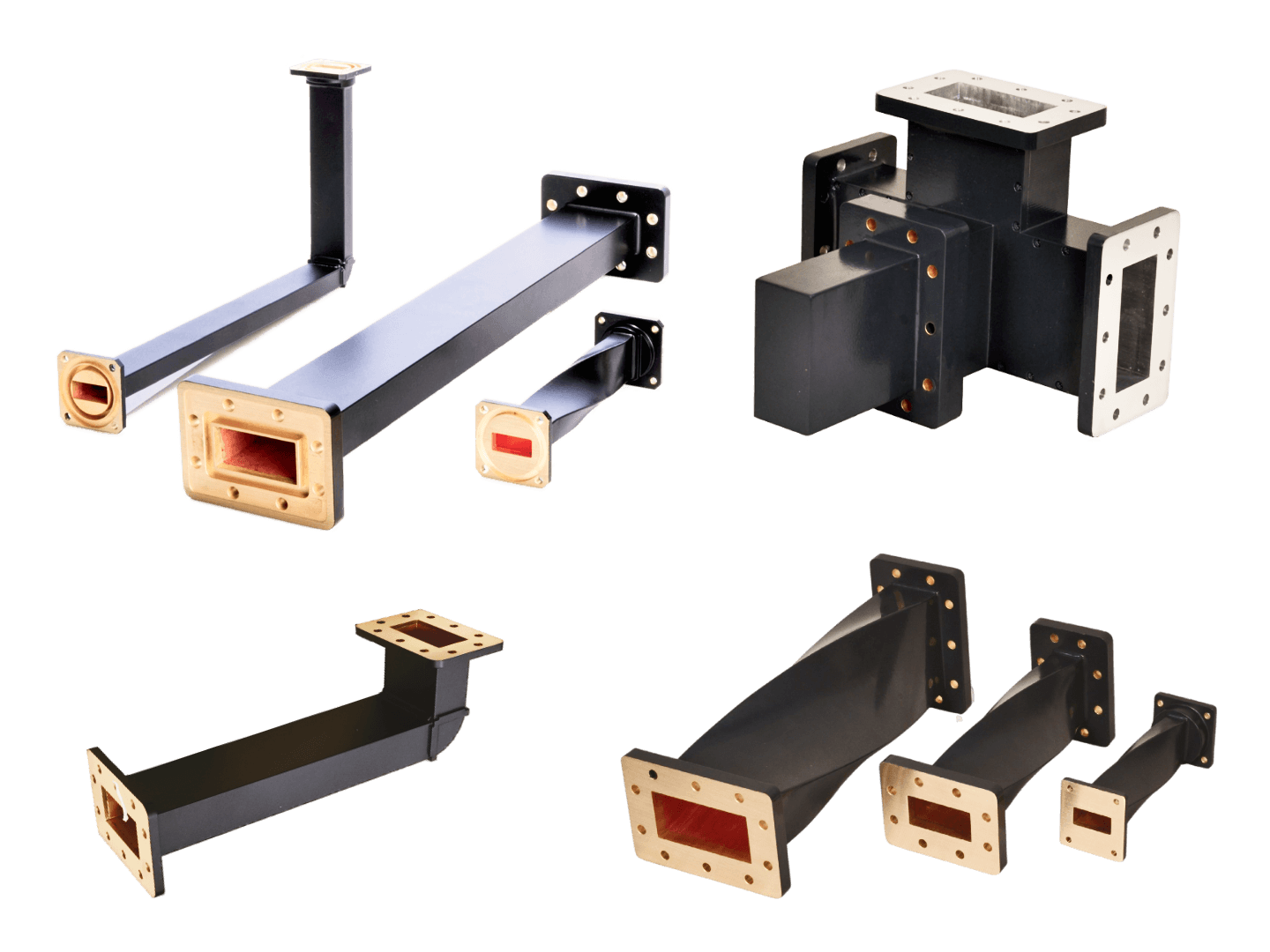

Основные волноводные элементы СВЧ-тракта
Сборка системы передачи сигнала похожа на конструктор. Каждый узел выполняет свою функцию. Волноводная техника строится на наборе унифицированных элементов, которые стыкуются для формирования нужной цепи.
Ключевые элементы:
У каждого элемента есть параметры вносимых потерь и коэффициента стоячей волны (КСВ). У качественных волноводных элементов КСВ не хуже 1,05−1,10 — это исключает многократные переотражения сигнала.
Ключевые элементы:
- Волноводная секция. Базовый отрезок трубы фиксированной длины с фланцами. Нужна для пространственного соединения узлов. Секции делают прямыми или сложной формы, чтобы обходить препятствия.
- Гибкие прямоугольные секции. В отличие от ж ёстких труб, эти элементы выполнены в виде гофрированного металлического рукава (сильфона). Их применение необходимо для механической развязки источника вибрации (например, мощного передатчика) и неподвижной антенны, а также для компенсации теплового расширения длинного тракта. Гибкие секции упрощают монтаж при небольшом несовпадении осей фланцев, однако они имеют повышенные потери и меньшую механическую прочность по сравнению с цельнотянутыми трубами.
- Уголки и изгибы. Меняют направление тракта. Бывают изгибы в плоскости E (по вектору электрического поля) и в плоскости H (по вектору магнитного поля). Радиус изгиба строго регламентирован, чтобы минимизировать отражения волны. Резкие повороты под 90 градусов выполняют со скосом (уголком) — он компенсирует реактивное сопротивление.
- Скрутки. Секции, плавно закрученные вокруг оси. Поворачивают плоскость поляризации волны на 90 градусов и соединяют фланцы с разной ориентацией отверстий.
- Переходы и адаптеры. Стыкуют волноводы разного сечения или соединяют волновод с коаксиальным кабелем (КВП — коаксиально-волноводные переходы). В переходах стоят зонды (штыри) или петли связи, возбуждающие поле внутри трубы.
- Ответвители. Направленные ответвители забирают часть мощности из основного канала во вторичный, не нарушая согласования. Нужны для контроля уровня сигнала, измерения КСВ или распределения мощности в антеннах.
- Ферритовые циркуляторы и вентили. Устройства, пропускающие энергию только в одну сторону. Вентиль поглощает волну, отражённую от нагрузки, и спасает выходной каскад передатчика от перегрева.
- Волноводные аттенюаторы. Вносят нормированное затухание. Бывают фиксированными и переменными. Работают за счёт поглощающей пластины из резистивного материала внутри канала.
- Тройники и мосты. Делители мощности, разветвляющие сигнал на несколько каналов. Е-тройник делит мощность в противофазе. Н-тройник делит в фазе. Гибридный тройник (двойной Т-мост) выполняет функции сумматора и делителя.
- Фазовращатели. Меняют фазу волны. Используются диэлектрические или ферритовые вставки. Управление может быть механическим или электрическим.
- Волноводный фланец. Деталь для стыковки. Обеспечивает механическую прочность и электрический контакт по периметру, предотвращая утечки.
У каждого элемента есть параметры вносимых потерь и коэффициента стоячей волны (КСВ). У качественных волноводных элементов КСВ не хуже 1,05−1,10 — это исключает многократные переотражения сигнала.
Как сечение волновода влияет на характеристики СВЧ-устройств
Геометрия поперечного сечения определяет, какие типы волн (моды) и на каких частотах пройдут через линию. Физически волноводный тракт работает как фильтр верхних частот: волны длиннее критической длины в волновод просто «не влезают» и быстро затухают.
Прямоугольное сечение — стандарт. Классическое соотношение сторон 2:1 (ширина к высоте). Широкая стенка задаёт нижнюю частоту пропускания для основной моды TE10. Узкая стенка ограничивает электрическую прочность: меньше зазор — раньше наступит пробой воздуха при высокой мощности. Прямоугольная форма фиксирует поляризацию волны, упрощая проектирование.
Круглое сечение нужно для специфических задач. Симметрия позволяет поддерживать волны с любой поляризацией или вращать их. Это используют во вращающихся соединениях и облучателях антенн. Минус круглой трубы — самопроизвольное вращение плоскости поляризации при малейшей деформации, что даёт нестабильный сигнал.
Эллиптические волноводы — компромиссный вариант. Обычно их делают гибкими (гофрированными) и поставляют в бухтах. Эллипс держит поляризацию лучше круга и позволяет прокладывать трассы сложной формы без лишних фланцев, как кабель. Плата за удобство монтажа — повышенное затухание и худший КСВ.
Сложные волноводные структуры П-образного и Н-образного сечения (гребневые волноводы) содержат металлические гребни внутри трубы. Это снижает волновое сопротивление и расширяет рабочую полосу частот. Обычный волновод перекрывает меньше одной октавы, гребневый — две и более. Недостатки: снижение электрической прочности (малый зазор между гребнями) и рост потерь из-за высокой плотности тока на вершинах гребней.
Прямоугольное сечение — стандарт. Классическое соотношение сторон 2:1 (ширина к высоте). Широкая стенка задаёт нижнюю частоту пропускания для основной моды TE10. Узкая стенка ограничивает электрическую прочность: меньше зазор — раньше наступит пробой воздуха при высокой мощности. Прямоугольная форма фиксирует поляризацию волны, упрощая проектирование.
Круглое сечение нужно для специфических задач. Симметрия позволяет поддерживать волны с любой поляризацией или вращать их. Это используют во вращающихся соединениях и облучателях антенн. Минус круглой трубы — самопроизвольное вращение плоскости поляризации при малейшей деформации, что даёт нестабильный сигнал.
Эллиптические волноводы — компромиссный вариант. Обычно их делают гибкими (гофрированными) и поставляют в бухтах. Эллипс держит поляризацию лучше круга и позволяет прокладывать трассы сложной формы без лишних фланцев, как кабель. Плата за удобство монтажа — повышенное затухание и худший КСВ.
Сложные волноводные структуры П-образного и Н-образного сечения (гребневые волноводы) содержат металлические гребни внутри трубы. Это снижает волновое сопротивление и расширяет рабочую полосу частот. Обычный волновод перекрывает меньше одной октавы, гребневый — две и более. Недостатки: снижение электрической прочности (малый зазор между гребнями) и рост потерь из-за высокой плотности тока на вершинах гребней.
Волноводные сборки
Современная СВЧ-аппаратура движется от дискретных элементов к интеграции. Волноводная сборка — сложный блок, где в едином корпусе без фланцев объединены делители, фильтры и повороты.
Изготавливают такие изделия точным литьём, фрезерованием или пайкой в солевых ваннах. При пайке пакет алюминиевых пластин собирают в кондукторе и погружают в расплав солей. Припой заполняет стыки за счёт капиллярных сил, создавая монолит.
Нет фланцев внутри блока — выше надёжность. Болты не ослабнут от вибрации, прокладки не постареют. Электрические характеристики тоже лучше: снижаются потери на отражение. В дискретном тракте каждый стык — это неоднородность, а в сборке каналы переходят друг в друга плавно. Геометрию оптимизируют на компьютере. Пример сложного узла — диаграммообразующая схема антенной решётки истребителя или выходной сумматор твердотельного передатчика.
Изготавливают такие изделия точным литьём, фрезерованием или пайкой в солевых ваннах. При пайке пакет алюминиевых пластин собирают в кондукторе и погружают в расплав солей. Припой заполняет стыки за счёт капиллярных сил, создавая монолит.
Нет фланцев внутри блока — выше надёжность. Болты не ослабнут от вибрации, прокладки не постареют. Электрические характеристики тоже лучше: снижаются потери на отражение. В дискретном тракте каждый стык — это неоднородность, а в сборке каналы переходят друг в друга плавно. Геометрию оптимизируют на компьютере. Пример сложного узла — диаграммообразующая схема антенной решётки истребителя или выходной сумматор твердотельного передатчика.
Волноводы, интегрированные в подложку
Технология SIW (Substrate Integrated Waveguide) стирает границу между объёмными трубами и печатными платами. Канал формируют прямо в диэлектрике. Широкие стенки — это металлизированные слои сверху и снизу, боковые — ряды переходных отверстий с малым шагом.
Производство стандартной фотолитографией дешевле механообработки. SIW-структуры размещают на одной плате с активными компонентами, исключая сложные переходы. Технология стала главной для массового рынка миллиметрового диапазона: автомобильных радаров и сетей 5G.
Физические ограничения SIW: волна распространяется по диэлектрику, а не по воздуху, поэтому потери энергии выше. Ещё одна проблема — герметичность стенок. Через промежутки между отверстиями возможна утечка, поэтому диаметр отверстий и шаг строго регламентированы. Шаг должен быть меньше двух диаметров.
Для мощных передатчиков SIW не годится: теплоотвод затруднён, тонкая плата перегревается.
Производство стандартной фотолитографией дешевле механообработки. SIW-структуры размещают на одной плате с активными компонентами, исключая сложные переходы. Технология стала главной для массового рынка миллиметрового диапазона: автомобильных радаров и сетей 5G.
Физические ограничения SIW: волна распространяется по диэлектрику, а не по воздуху, поэтому потери энергии выше. Ещё одна проблема — герметичность стенок. Через промежутки между отверстиями возможна утечка, поэтому диаметр отверстий и шаг строго регламентированы. Шаг должен быть меньше двух диаметров.
Для мощных передатчиков SIW не годится: теплоотвод затруднён, тонкая плата перегревается.
Волноводы с вращающимися соединениями
В станциях кругового обзора антенна крутится, аппаратура стоит на месте. Энергию передают вращающиеся волноводные сочленения — механически самые сложные элементы.
С прямоугольным волноводом есть проблема: при вращении он меняет ориентацию. Если просто соединить две вращающиеся трубы, сигнал будет модулироваться вплоть до исчезновения. Решение — переход на осесимметричную моду. Прямоугольную моду (TE10) превращают в осесимметричную моду круглого волновода (E01) или коаксиальную (Т-волна). Эта волна не зависит от угла поворота, проходит через узел и снова становится прямоугольной.
Узел должен легко вращаться и сохранять контакт. В мощных устройствах прямой контакт трущихся частей невозможен — он обгорит. Используют бесконтактные дроссельные переходы. Канавки глубиной в четверть волны создают «виртуальное замыкание» для токов без соприкосновения металла. Узлы часто надувают осушённым воздухом для защиты от влаги.
С прямоугольным волноводом есть проблема: при вращении он меняет ориентацию. Если просто соединить две вращающиеся трубы, сигнал будет модулироваться вплоть до исчезновения. Решение — переход на осесимметричную моду. Прямоугольную моду (TE10) превращают в осесимметричную моду круглого волновода (E01) или коаксиальную (Т-волна). Эта волна не зависит от угла поворота, проходит через узел и снова становится прямоугольной.
Узел должен легко вращаться и сохранять контакт. В мощных устройствах прямой контакт трущихся частей невозможен — он обгорит. Используют бесконтактные дроссельные переходы. Канавки глубиной в четверть волны создают «виртуальное замыкание» для токов без соприкосновения металла. Узлы часто надувают осушённым воздухом для защиты от влаги.
Эксплуатация и защита от внешней среды
Надёжность СВЧ-системы зависит не только от металла, но и от того, что находится внутри трубы. Главный враг волновода — влага. При перепадах температур, особенно если оборудование установлено на улице (например, на вышке сотовой связи или радаре), внутри тракта выпадает конденсат.
Вода губительна для сигнала. Молекулы воды резонируют на СВЧ-частотах, интенсивно поглощая энергию (принцип работы микроволновки). Даже тонкая плёнка конденсата на стенках резко увеличивает затухание. Кроме того, влага провоцирует коррозию внутренней поверхности, что необратимо портит характеристики тракта, и снижает электрическую прочность, вызывая пробои при высокой мощности.
Для борьбы с этим применяют герметизацию и наддув. Весь волноводный тракт делают герметичным с помощью резиновых уплотнителей во фланцах. Внутрь закачивают осушённый воздух или азот под небольшим избыточным давлением. Это решает 2 задачи: предотвращает попадание пыли снаружи и не даёт влаге конденсироваться. В крупных системах используют автоматические дегидраторы (осушители), которые постоянно прокачивают сухой воздух через систему и следят за давлением. Если где-то появится микротрещина, воздух будет выходить наружу, не пропуская влагу внутрь, а датчик давления сообщит об утечке.
Вода губительна для сигнала. Молекулы воды резонируют на СВЧ-частотах, интенсивно поглощая энергию (принцип работы микроволновки). Даже тонкая плёнка конденсата на стенках резко увеличивает затухание. Кроме того, влага провоцирует коррозию внутренней поверхности, что необратимо портит характеристики тракта, и снижает электрическую прочность, вызывая пробои при высокой мощности.
Для борьбы с этим применяют герметизацию и наддув. Весь волноводный тракт делают герметичным с помощью резиновых уплотнителей во фланцах. Внутрь закачивают осушённый воздух или азот под небольшим избыточным давлением. Это решает 2 задачи: предотвращает попадание пыли снаружи и не даёт влаге конденсироваться. В крупных системах используют автоматические дегидраторы (осушители), которые постоянно прокачивают сухой воздух через систему и следят за давлением. Если где-то появится микротрещина, воздух будет выходить наружу, не пропуская влагу внутрь, а датчик давления сообщит об утечке.
Тонкости настройки и монтажа
Работа с волноводами требует культуры производства, отличной от работы с кабелями. Монтаж волноводных фланцев — ответственная операция. Их нельзя перетягивать: деформация плоскости фланца даже на сотые доли миллиметра приведёт к образованию щели. Щель работает как паразитная антенна, излучая энергию наружу и создавая отражения. Для затяжки болтов всегда используют динамометрические ключи со строго заданным моментом.
Настройка сложных устройств, таких как волноводные фильтры, часто производится вручную. В стенки фильтра вкручиваются специальные настроечные винты. Погружаясь внутрь объёма, винт работает как ёмкость, меняя резонансную частоту резонатора. Инженер, наблюдая за характеристиками на векторном анализаторе цепей, подкручивает винты, добиваясь нужной формы АЧХ. После настройки винты фиксируются цапонлаком или контргайками. В массовом производстве этот процесс стараются автоматизировать, но для уникальной аппаратуры ручная настройка остаётся стандартом.
Настройка сложных устройств, таких как волноводные фильтры, часто производится вручную. В стенки фильтра вкручиваются специальные настроечные винты. Погружаясь внутрь объёма, винт работает как ёмкость, меняя резонансную частоту резонатора. Инженер, наблюдая за характеристиками на векторном анализаторе цепей, подкручивает винты, добиваясь нужной формы АЧХ. После настройки винты фиксируются цапонлаком или контргайками. В массовом производстве этот процесс стараются автоматизировать, но для уникальной аппаратуры ручная настройка остаётся стандартом.
Что учесть при выборе волноводной системы
Проектирование начинают с расчёта энергобюджета, а не с покупки деталей. Волноводные системы дорогие, монтировать их сложно. Ошибка на старте стоит больших денег. Инженер ищет баланс между потерями, размерами, весом и ценой.
Правильный диапазон частот
У каждого типоразмера волновода есть своё рабочее окно. Использовать его вне диапазона нельзя. Если частота ниже критической, сигнал затухнет сразу — полуволна не поместится в трубе.
Если частота выше рабочей, появятся паразитные моды. Они имеют другую скорость и интерферируют с основным сигналом, создавая провалы и искажения. Рабочий диапазон берут с запасом: от 1,25 критической частоты до появления первой высшей моды. Есть таблицы соответствия (например, WR-90 для 8,2−12,4 ГГц). Экономить, используя один волновод для слишком широкой полосы, бесполезно.
Если частота выше рабочей, появятся паразитные моды. Они имеют другую скорость и интерферируют с основным сигналом, создавая провалы и искажения. Рабочий диапазон берут с запасом: от 1,25 критической частоты до появления первой высшей моды. Есть таблицы соответствия (например, WR-90 для 8,2−12,4 ГГц). Экономить, используя один волновод для слишком широкой полосы, бесполезно.
Размер и форма волноводов
Размер трубы обратно пропорционален частоте. Чем ниже частота, тем крупнее волновод. В диапазоне L (1−2 ГГц) это «вентиляционные короба» шириной в десятки сантиметров. Вес системы — сотни килограммов, нужны мощные опоры. Часто здесь жертвуют мощностью и переходят на коаксиал.
В миллиметровом диапазоне (>30 ГГц) волноводы крошечные, сечением пару миллиметров. Главное здесь — точность. Царапина или несоосность испортят сигнал. Форму выбирают под задачу: прямоугольник для жёстких линий, эллипс для гибких подводок на вышках.
Важно помнить о стандартах (EIA, IEC, ГОСТ). Волновод R100 (IEC) геометрически совпадает с WR-90 (EIA), но отверстия во фланцах могут не совпасть из-за разной резьбы (метрическая против дюймовой). Понадобятся переходники или дрель.
Важен и тип контактной поверхности фланца. Существуют дроссельные (choke) и плоские (cover) модификации. Дроссельные фланцы имеют кольцевую канавку глубиной в четверть длины волны, которая предотвращает утечку СВЧ-энергии даже при наличии микрозазора между деталями. Плоские фланцы требуют идеальной шлифовки поверхностей для обеспечения контакта. Технически допустимо соединение дроссельного и плоского фланцев, однако стыковка двух дроссельных фланцев друг с другом строго запрещена из-за возникновения паразитных резонансов в полостях.
В миллиметровом диапазоне (>30 ГГц) волноводы крошечные, сечением пару миллиметров. Главное здесь — точность. Царапина или несоосность испортят сигнал. Форму выбирают под задачу: прямоугольник для жёстких линий, эллипс для гибких подводок на вышках.
Важно помнить о стандартах (EIA, IEC, ГОСТ). Волновод R100 (IEC) геометрически совпадает с WR-90 (EIA), но отверстия во фланцах могут не совпасть из-за разной резьбы (метрическая против дюймовой). Понадобятся переходники или дрель.
Важен и тип контактной поверхности фланца. Существуют дроссельные (choke) и плоские (cover) модификации. Дроссельные фланцы имеют кольцевую канавку глубиной в четверть длины волны, которая предотвращает утечку СВЧ-энергии даже при наличии микрозазора между деталями. Плоские фланцы требуют идеальной шлифовки поверхностей для обеспечения контакта. Технически допустимо соединение дроссельного и плоского фланцев, однако стыковка двух дроссельных фланцев друг с другом строго запрещена из-за возникновения паразитных резонансов в полостях.
Уровень потери сигнала
Инженер бьётся за каждый децибел. Потери — это сумма тепловых потерь в стенках и потерь на отражение.
Тепловые потери зависят от гладкости поверхности. Шершавые стенки для ВЧ-тока — как абразив, удлиняющий путь. Выше частота — выше требования к полировке (вплоть до зеркальной). Важна и длина: длинная волноводная секция съест больше энергии. Передатчики ставят ближе к антенне.
Потери на отражение возникают на стыках. Если фланец смонтирован с перекосом, некачественно, или внутрь попал припой, для волны создаётся «ступенька». Энергия отражается назад. Это не просто ослабляет сигнал: мощная отражённая волна способна сжечь источник сигнала.
Тепловые потери зависят от гладкости поверхности. Шершавые стенки для ВЧ-тока — как абразив, удлиняющий путь. Выше частота — выше требования к полировке (вплоть до зеркальной). Важна и длина: длинная волноводная секция съест больше энергии. Передатчики ставят ближе к антенне.
Потери на отражение возникают на стыках. Если фланец смонтирован с перекосом, некачественно, или внутрь попал припой, для волны создаётся «ступенька». Энергия отражается назад. Это не просто ослабляет сигнал: мощная отражённая волна способна сжечь источник сигнала.
Материал волновода
Выбор материала — компромисс, который требует понимания физики СВЧ. На высоких частотах проявляется скин-эффект: ток течёт не по всему сечению проводника, а вытесняется в тончайший поверхностный слой. Глубина этого слоя измеряется микронами.
Создать надёжную телекоммуникационную систему, не понимая физику волноводных процессов, не получится. Волновод остаётся главной артерией для мощных радиоэлектронных средств. В области высоких энергий и частот реальной замены ему пока нет.
- Медь. Электропроводность почти как у серебра. Потери минимальны, но медь тяжёлая, дорогая и мягкая (легко помять). Окисляется, нужны покрытия.
- Латунь. Самый популярный вариант. Жёстче меди, дешевле, легко обрабатывается. Сопротивление выше, потери больше. Чтобы исправить это, внутреннюю поверхность латуни серебрят. Ток течёт по тонкому слою серебра, не замечая латунной основы.
- Алюминий. В три раза легче меди, идеален для авиации. Проводит ток хуже меди, но лучше латуни. Проблема — пайка и окисление. Оксидная плёнка — диэлектрик, контакта во фланцах не будет. Алюминиевые волноводные системы требуют химпокрытий или проводящих прокладок.
- Инвар. Сплав, который почти не расширяется при нагреве. Нужен для высокодобротных фильтров, чтобы настройка не «плыла» от температуры. Инвар ток проводит плохо, поэтому его покрывают толстым слоем меди и серебра. Ток течёт по покрытию, основа держит форму.
- Композиты. Металлизированный пластик. Решение для БПЛА, где важен каждый грамм.
Создать надёжную телекоммуникационную систему, не понимая физику волноводных процессов, не получится. Волновод остаётся главной артерией для мощных радиоэлектронных средств. В области высоких энергий и частот реальной замены ему пока нет.
